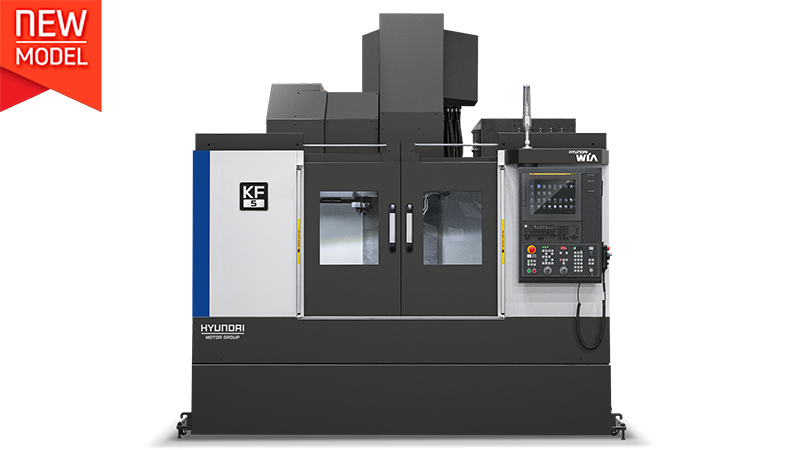

高速・大型テーブルを備えた先進の立形マシニングセンタ。Hyundai WIAが長年の経験と最新技術を駆使して設計したKF5立形マシニングセンタシリーズは、剛性と精度を維持しながら生産性を最大限に高めます。
高速立形マシニングセンタ
主軸品質の向上による高精度加工
全軸に高速ローラー式LMスライドレールを採用
トップコンベアの採用により、切りくず処理を向上
多様なモーターとコラムで、お客様のニーズに合わせた加工を実現
最新のFANUCコントローラを採用し、ユーザーの利便性を向上
機械フレーム構造
高速・高生産性立形マシニングセンタ
1. 高精度構造
最適化された構造解析
KF5シリーズは、Hyundai WIA独自の構造解析に基づき、最適化された構造設計となっています。特に、テーブルとコラムの剛性向上により、重切削においても優れた性能を発揮します。
一体型ハイスタンドフレーム（ダイレクトスピンドル）
オプションとして、Z軸高さまで一体型のハイスタンドフレームをご用意しております。ラックハウジングなどの大型製品の加工が可能です。
一体型フレームに比べて優れた剛性
項目
Z軸移動量
ハイコラム高さ
A
B
KF5
標準コラム
510 mm (20.1″)
–
150 mm (5.9″)
150～660 mm (5.9″～26″)
オプション635mm
635 mm (25″)
–
150 mm (5.9″)
150～785 mm (5.9″～30.9″)
ハイコラム
635 mm (25″)
300 mm (7.9″)
450 mm (17.7″)
450～1,085 mm (17.7″～42.7″)
KF5/50
標準コラム
510 mm (20.1″)
–
200 mm (7.9″)
200～710 mm (7.9″～28″)
オプション635mm
635 mm (25″)
–
200 mm (7.9″)
200～835 mm (7.9″～32.9″)
ハイコラム
635 mm (25″)
300 mm (7.9″)
500 mm (19.7″)
500～1,135 mm (19.7″～44.7″)
Z軸移動量が635mmのコラムにはハイコラムを装着できます（標準コラム520mm＋ハイコラム300mmは装着できません）。
❖ ハイコラム（オプション）
2. 機械テーブル
KF5シリーズはローセンター設計を採用し、機械テーブルの高さを低くすることで、ワークの配置の利便性と加工安定性を向上させています。
画像
サイズ
1,300×560 mm (51.2″×22″)
耐荷重
1,000 kg (2,20`5 lb)
画像
3. スライド機構
LM高速ローラースライド
非切削時間を短縮し、高い剛性を実現するため、リニアボールスライドを採用しています。各軸は信頼性の高いデジタルサーボモーターに直結されており、高い剛性と最小限の熱変位を実現しています。
スライドカバーの改良
スライドカバーの傾斜を大きくすることで、切りくずの排出性が向上し、スライドカバーの破損を最小限に抑えます。
画像
自動グリース供給装置
頻繁なグリース補給を必要としない自動グリース注入システムを標準装備し、ユーザーの利便性とコスト効率を向上させています。
KF5シリーズ
移動量 (X/Y/Z)
1,050/560/510 [635] mm
(41.3インチ/22インチ/20.1インチ [25インチ])
早送り速度 (X/Y/Z)
336/36/30 [42/42/36] m/分
(1,417/1,417/1,181 [1,654/1,654/1,417] ipm)
主軸
高精度主軸による優れた加工性能
1. 主軸
ダイレクトドライブ主軸
最高回転速度15,000 rpmのダイレクトドライブ主軸により、高速加工が可能です。さらに、主軸径と主軸厚を大きくすることで、機械の安定性を高めています。
画像
一体型スピンドル（BBT40）オプション
20,000rpmの一体型スピンドルは、スピンドルに伝達される振動を最小限に抑えます。金型や高精度製品において優れた加工性能を実現します。
画像
スピンドルクーラント（10,000rpm以上 / BT50：標準）
スピンドル冷却システムは、長時間加工中に発生する可能性のある熱変位を最小限に抑え、熱安定性に基づく継続的な精度を提供します。
スピンドル貫通クーラント（20/30/70 bar）オプション
スピンドル貫通クーラントは、深穴加工において非常に有効です。工具寿命を延ばし、サイクルタイムを短縮します。
ロータリージョイントの品質向上により、オイル漏れを防止します。
デュアルコンタクトスピンドル
画像
Big Plusスピンドルシステム（BBT40）は、スピンドル面とツールホルダーフランジの間にデュアルコンタクトを提供します。
❖ ナイフロック – BBT50: 混合タイプ / BBT40: 空気圧タイプ
メインシャフト仕様 [ ]: オプション
型式
回転速度 r/min
モーター (最大/連続)
トルク (最大/連続)
タイプ
KF5
8,000 rpm
18.5/11 kW (25/15 HP)
118/52.5 N.m (87/38.7 lbf.ft)
直結
[8,000 rpm (高トルク)]
[15/11 kW] (20/15 HP)]
[286/143 N.m (210.9/105.5 lbf.ft)]
[10,000 rpm]
[18.5/11 kW] (25/15 HP)
[118/52.5 N.m] (87/38.7 lbf.ft)]
[12,000 rpm]
[18.5/11 kW] (25/15 HP)
[118/52.5 N.m (87/38.7 lbf.ft)]
[15,000 rpm]
[18.5/11 kW] (25/15 HP)
[118/52.5 N.m (87/38.7 lbf.ft)]
[20,000 rpm]
[22/18.5 kW] (29.5/25)]
[98/80 N.m (72.3/59 lbf.ft)]
内蔵
KF5/50
8,000 rpm
22/11 kW (30/15 HP)
353.2/143.2 N.m (260.5/105.6 lbf.ft)
ダイレクト
